BMW 1-es/3-as/5-ös sorozatú/X5/X6-os Quadlock Multilead MOST erősítős
járművekhez kormánytávkapcsoló 42xbm012 Ezzel a termékkel a gyári rádió
lecserélésekor az új beszerelt autórádióra is megtarthatja az eredeti kormány
távirányító funkcióit. A jármű felszereltségétől, valamint az utólag beépített
autórádió funkcióinak és szoftvereinek körétől függően az egyes működési
funkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők. Hasonlítsa össze

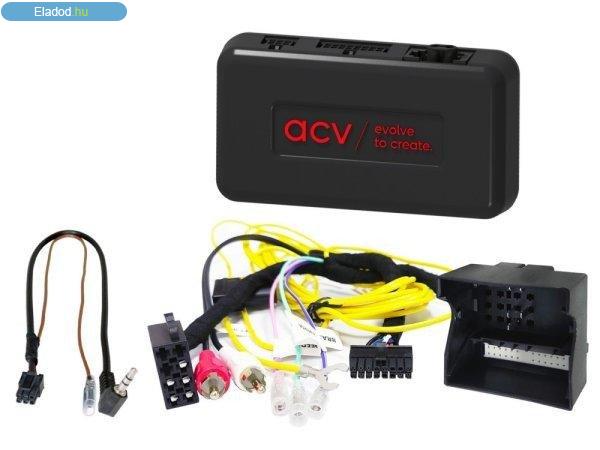

a képen látható kábelköteg-csatlakozókat az autójában lévő csatlakozókkal, és
győződjön meg arról, hogy optikailag és műszakilag illeszkednek. Ellenőrizze,
hogy a gyári rádióval működik-e a kormány vezérlés. A végső összeszerelés előtt
ellenőrizze a jármű működését, a jármű beállításait és az kormánytávkapcsoló
működését is. Segítségért forduljon ügyfélszolgálatunkhoz 06 82 424-954 CAN busz
Csatlakozás: 40 tűs Quadlock BMW csatlakozó Csatlakozás: +12V folyamatos áram
sárga 30-as kapocs akkumulátor védett Csatlakozás: OEM hangrendszer MOST >
RCA(m) piros/fehér Csatlakozás: OEM kormány távirányító > 3,5 mm-es jack /
laza kábel Business Professional OEM eszközzel rendelkező járművek OEM MOST
hangrendszerrel felszerelt járművek iDrive nélküli járművek PDC támogatott*
Figyelmeztető hangok nem támogatottak* DIP kapcsoló beállításai az utólag
beszerelhető eszköz gyártójának (lásd BDA) RCA(m) > Első előerősítő kimenet
utólagos rádióhoz Fader funkció nem támogatott Alkalmas a következő járművekhez:
BMW 1-es sorozat (E81/82/87/88) 2004.03.-2013.10. BMW 3-as sorozat
(E90/91/92/93) 2005.03.-2013.10. BMW 5-ös sorozat (E60/61) 2003.07.-2010.07. BMW
X5 (E70) 2007.03. - 2013.09 BMW X6 (E71/E72) 2008.05. - 2014.06. Előfordulhat,
hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan
nem kompatibilisek. piros: +12V gyújtás 15. kapocs narancs: +12V világítás 58.
kapocs lila/fehér: +12V irányváltó jel rózsaszín: sebességjelző zöld: földelt
GND kézifékjel Kimeneti terhelhetőség: 250 mA max. 250 mA-nél nagyobb
áramfelvétel: 1 relé tekercs ellenállása 75 Ohm min. 2 relé tekercs ellenállása
150 Ohm min. OEM hangrendszer > fader funkció nem támogatott *PDC-vel
rendelkező járművek / figyelmeztető hangok > Cikk: can-pdc Főbb jellemzők:
Kormánykerék-vezérlők megőrzése: Az eredeti kormánygombok funkciói megtarthatók
az utángyártott rádió beszerelése után is. Gyári rádió cseréje: Zökkenőmentes
csere és integráció az utángyártott egységekkel. Kimenetek: Sebességimpulzus,
kézifék, tolatás és erősítő távvezérlés támogatása. BOSE/fél-erősített
rendszerek támogatása (ha van ilyen). CAN-BUS interfész: Egyszerű
csatlakoztathatóság a jármű rendszeréhez. Frissíthető szoftver: Az interfész
szoftveresen naprakész tartható. Testreszabható gombok: A kormánygombok funkciói
átkonfigurálhatók. Telepítési útmutató : Vegye ki az interfészt, majd
csatlakoztassa a 16 PIN-es fejegység csatlakozóvezetékét és a 18 PIN-es
kormánykerék kábelköteg-csatlakozóit a megfelelő portokhoz. Csatlakoztassa a
fejegység csatlakozó vezetékét a kormánykerék távirányító bemenetéhez az
utángyártott autórádió hátsó oldalán. A csatlakozási módok a fejegység márkától
függően változnak, vagy 3.5 mm-es jack csatlakozó SWC IR vezetéket vagy
vezetékes KEY1 és KEY2 bemeneteket használnak. A konkrét csatlakoztatási
útmutatásért olvassa el az utángyártott rádió szerelési útmutatóját, ha nincs
egyértelműen felcímkézve a fejegység kábelkötegén. Csatlakoztassa az interfész
táp/hangszóró ISO-csatlakozóját az utángyártott rádió megfelelő táp/hangszóró
ISO-csatlakozójához. Az ISO-csatlakozóval nem rendelkező utángyártott autórádió
készülékek esetében a vezetékek csatlakoztatására vonatkozó útmutatásért
tekintse meg a 2. oldalon található ?Kábelezési ismertető? részt. Egyes
interfészek további ?repülő? vezetékeket is tartalmazhatnak további funkciókhoz,
mint például a rögzítőfék-kioldó, a hátrameneti fokozat és a sebességimpulzus.
Ezekről a vezetékekről további információ a ?Flying Wire Wiring Key? részben
található. Csatlakoztassa az interfész kábelköteg járműspecifikus csatlakozóit a
jármű kábelkötegének megfelelő csatlakozóihoz. Csatlakoztassa a kábelköteg
repülő vezetékeit a rádió hátuljához (ha van). Csatlakoztassa az antennaadaptert
a jármű meglévő csatlakozójához az utángyártott autórádió hátulján. Utángyártott
hátrameneti kamera telepítésekor csatlakoztassa a kábelköteg sárga RCA-ját az
utángyártott kamera sárga RCA-jához. (Ha az interfész és a jármű támogatja) .
DAB antenna telepítésekor ügyeljen arra, hogy a DAB antenna csatlakozóját az új
autórádió hátuljához csatlakoztassa. 9. Az összes vezeték csatlakoztatása után
(a további tartozékokkal együtt) elengedhetetlen, hogy alaposan tesztelje a
fejegyésg és a kormánykerék kezelőszerveit, mielőtt visszaszerelné a
műszerfalat. Ha a kormánykerék kezelőszervei nem reagálnak, ellenőrizze a
csatlakozásokat, és ellenőrizze a dip kapcsoló beállításait. Ha szükséges,
ismételje meg a csatlakozási folyamatot a vázolt lépések szerint. Fontos
megjegyzés: Az interfész használata műszaki ismereteket igényel. A nem megfelelő
telepítésből eredő károkért a gyártó nem vállal felelősséget.
