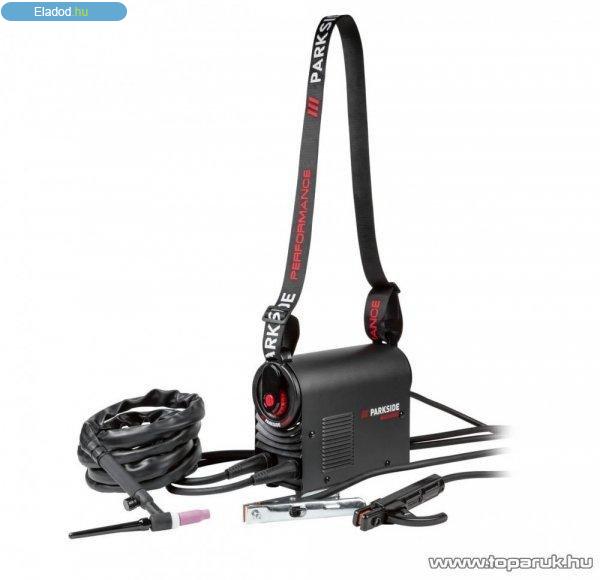

- Hordozható inverteres hegesztőkészülék - Nagy teljesítményű profi készülék 2
hegesztési eljárással: MMA (pálcaelektródás) és WIG (volfrám-inertgázas) - Mobil
alkalmazáshoz ideális ? kompakt kialakítás és csekély súly (kb. 5 kg) - Kényelmi
funkciók: Hot Start, Anti Stick, Lift Arc - Hegesztőáram: 10-180A
Rendeltetésszerű használat Ez a hegesztőkészülék (WIG) olyan fémek elektróda
hegesztésére (MMA) és Wolfram-inertgáz hegesztésére alkalmas, mint például
szénacél, ötvözött acél, rozsdamentes acél és más nemesacélok. A termék
szakszerűtlen kezelése veszélyes lehet a személyekre, állatokra és
vagyontárgyakra. Csak a leírtak szerint, a rendeltetésének megfelelően használja
a terméket. Őrizze meg gondosan ezt az útmutatót. A termék harmadik személynek
történő továbbadásakor mellékelje az összes dokumentumot. Minden, a
rendeltetésszerű használattól eltérő alkalmazás tilos, és adott esetben
veszélyes lehet. A garancia nem vonatkozik az útmutató be nem tartásából vagy a
nem rendeltetésszerű használatból eredő károkra, és a gyártó céget sem terheli
felelősség ilyen esetben. Ipari használat esetén a garancia érvényét veszti.
Specifikációk: - Hálózati csatlakozás: 230 V ~ 50 Hz (váltóáram) - Max.
hegesztőáram és a hozzá tartozó szabványosított munkafeszültség: 20 A/18,8 V ?
180 A/25,2 V - A hálózati feszültség névleges értéke: U1: 230 V - A hálózati
áram legnagyobb névleges értéke: I1max: 32,8 A - Maximális effektív bemenő
áramerősség: I1eff: 13,4 A - Üresjárati feszültség névleges értéke: U0: 70 V -
Védettségi osztály: IP21S - Súly: kb. 5 kg - Mérete: kb. 27,5cm x 10,5cm x 22cm
- Hegeszthető anyagvastagság: max. 3,0 mm 3 komfortfunkció az optimális
munkavégzéshez: - Hot Start: Tökéletes ívbegyújtás az elektróda odaragadása
nélkül - Anti Stick: Odaragadó elektróda esetén könnyű leválasztás - Lift Arc:
Kényelmes ívbegyújtás WIG-hegesztésnél Üzeme helyezés előtt Vegye ki a
készüléket és a tartozékokat a csomagolásból, és ellenőrizze azok épségét
(vannak-e rajta pl. szállítási károk). ?- Csatlakoztassa az MMA-hegesztéshez
alkalmas elektródatartót az vagy a WIG hegesztéshez alkalmas WIG
hegesztőpisztolyt a hegesztőkészülékhez. - Ezután csatlakoztassa a
földelőkapcsot. -? Az MMA hegesztéshez helyezzen be egy elektródát az
elektródafogókba. Üzembe helyezés (MMA hegesztés): ?- Kiálló tartócsavarok
nélküli elektródafogókat használjon, amelyek megfelelnek a jelenleg érvényes
biztonsági szabványoknak. -? Győződjön meg róla, hogy a BE / KI kapcsoló ?O?
(?OFF?) helyzetbe van állítva, ill. hogy a hálózati kábel nincs beillesztve a
csatlakozóaljzatba. -? Csatlakoztassa a hegesztőkábeleket a polaritásuknak
megfelelően, illetve az elektróda gyártójának előírásai szerint. -? Ehhez kösse
össze a testkábel ellenoldali csatlakozóját az inverteres hegesztőkészülék
megfelelő kimenetével. ?- Kösse össze az elektródatartók csatlakozóját az
inverteres hegesztőkészülék megfelelő kimenetével (?+? jelölésű). ?- Vegye fel
az előírásoknak megfelelő védőöltözéket, és készítse elő a munkavégzés helyét.
-? Csíptesse rá a testvezetéket a munkadarabra. -? Fogassa be az elektródát az
elektródatartóba. -? A be-/kikapcsoló ?I? (?ON?) helyzetbe való állításával
kapcsolja be a készüléket. -? A hegesztési áramot ekkor a vezérlőkerék
elforgatásával lehet beállítani. A vezérlőgomb többszöri megnyomásával a ?0.0?
beállítás kiválasztása után (az ?Elektróda 1/6? menüpontban) - választhat a Hot
Start, Arc Force és Anti Stick kényelmi funkciók közül. A paraméterek beállítása
a vezérlőkerékkel történik, és a vezérlőgomb megnyomásával erősíthető meg. -? A
vezérlőgomb nyomva tartásával, amíg az ?Elektróda 1/6? menüpont meg nem jelenik,
az elektróda vastagsága (1,6?4 mm) a vezérlőkerék elforgatásával választható ki.
Ekkor az áram és a kényelmi funkciók előre be vannak állítva. Üzembe helyezés
(WIG hegesztés): - Győződjön meg róla, hogy a be-/kikapcsoló ?O? (?OFF?)
helyzetbe van állítva, ill. hogy a hálózati kábel nincs bedugva a
csatlakozóaljzatba. -? Ehhez kösse össze a testkábel ellenoldali csatlakozóját
az inverteres hegesztőkészülék megfelelő kimenetével (?+? jelölésű). ?- Kösse
össze a WIG hegesztőpisztoly csatlakozóját az inverteres hegesztőkészülék
megfelelő kimenetével (?-? jelölésű). -? Vegye fel az előírásoknak megfelelő
védőöltözéket, és készítse elő a munkavégzés helyét. -? Csíptesse rá a
testvezetéket a munkadarabra. -? Csatlakoztassa a pisztoly gázbemenetét a
nyomáscsökkentő megfelelő kimenetéhez (a csomag nem tartalmazza). Argont kell
használni védőgázként. 4?8 liter/perc gázáram ajánlott. -? A be-/kikapcsoló ?I?
(?ON?) helyzetbe való állításával kapcsolja be a készüléket. -? A vezérlőkerék
segítségével állítsa be a hegesztőáramot az alkalmazott elektródának
megfelelően. ?- Válassza ki a ?0.0? pozíciót a vezérlőgomb többszöri
megnyomásával és szükség esetén a vezérlőkerék elforgatásával. Ekkor addig
tartsa nyomva a vezérlőgombot, amíg meg nem jelenik a ?LiftTIG 6/6? menüpont.
Válassza ki az ?ON? beállítást a vezérlőkerék elforgatásával. Vezérlőgomb
megnyomásával erősítse meg. A hegesztési áramot ekkor a vezérlőkerék
elforgatásával lehet beállítani. Karbantartás és tisztítás A hegesztőkészüléket
a kifogástalan működés, valamint a biztonsági követelmények betarthatósága
érdekében rendszeresen karban kell tartani, és időnként nagyjavítást végezni
rajta. A szakszerűtlen és helytelen üzemeltetés a készülék meghibásodásához és
megrongálódásához vezethet. -? Mielőtt a hegesztőkészüléken tisztítási munkát
végezne, húzza ki a hálózati kábelt a csatlakozóaljzatból, hogy a készüléket
biztonságosan leválassza az áramkörről. -? Tisztítsa meg rendszeresen a
hegesztőkészülék, valamint tartozékainak külsejét. - Távolítsa ez a
szennyeződéseket és a port levegő, tisztítókendő vagy kefe segítségével. A
csomag tartalma: - 1 db inverteres hegesztőkészülék - 1 db tartóheveder - 1 db
elektródatartó (MMA) - 2 db hegesztőelektróda MMA (2 x 2,5 mm) - 1 db WIG
hegesztőpisztoly - 1 db WIG elektróda, 1,6 mm - 1 db földelőkapocs - Többnyelvű
kezelési útmutató Letölthető használati utasítás
